Обитаемые камеры

Как правило, в обитаемых камерах используются напорные схемы подачи и разгона абразива. Во первых, это связано с размером камеры, который составляет несколько метров или десятков метров. В напорных системах транспортировка абразива по шлангам 10, 20 или 40 метров возможна. Во-вторых, применение напорных систем в обитаемых камерах обусловлено необходимостью обеспечения высокой производительности процесса, для этого часто используется несколько постов струйно-абразивной обработки.

Состав обитаемой камеры по типу элементов аналогичен составу камер типа АКН, по этой причине обитаемые камеры, производимые нашим предприятием имеют маркировку АКН-О.

В состав камеры, как правило, входят:

фундамент,
корпус,
фильтрующие модули,
рекуператоры и напорные аппараты,
система сбора и транспортировки абразива,
индивидуальная защита оператора.

Размеры камеры определяются размерами обрабатываемых изделий. Стены могут быть как металлическими, так и из других материалов. Корпуса камер, производимых нашим предприятием, выполнены из сэндвич-панелей. Это позволяет решить одну из немаловажных задач – уменьшение шума при струйно-абразивной обработке.

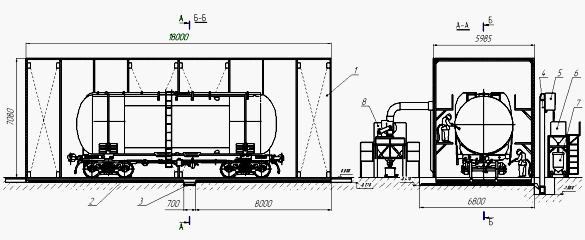

1- корпус камеры, 2- продольный скребковый транспортер, 3- поперечный скребковый транспортер, 4- элеватор, 5- гравитационный сепаратор, 6- накопитель абразива, 7- напорный аппарат, 8- промышленный фильтр.

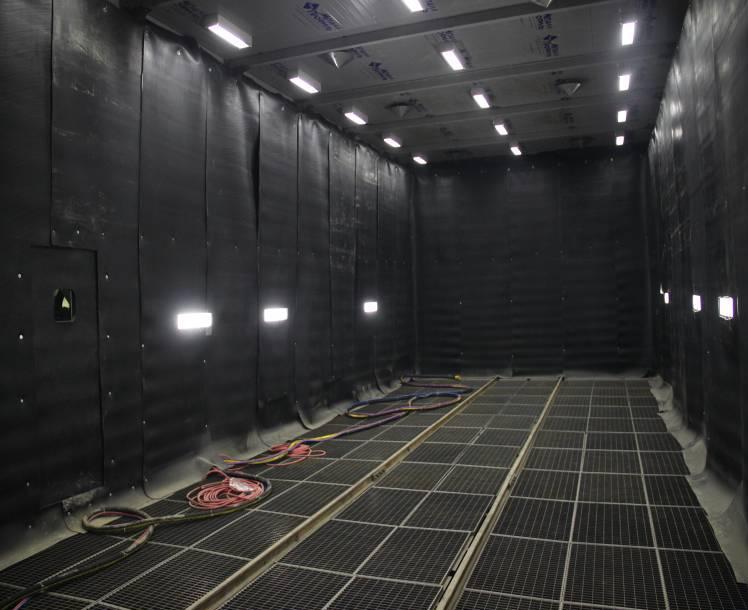

Также обеспечивается простота и скорость возводимой конструкции. Изнутри стены камеры закрыты резиновой защитой. Для освещения используется принцип «свет в окне». В этом случае внутри камеры не остается электрической проводки.

В корпусе выполняются необходимые подключения приточно-вытяжной вентиляции и вводы для абразивных шлангов и шлангов для дыхания. Корпус камеры может изготовить и клиент, используя наш эскизный проект.

Сбор абразива

Для сбора абразива в камерах АКН-О в зависимости от их размера применяются 2 схемы:

скребковый пол
вакуумный сбор

Скребковый пол

Сбор осуществляется механическими скребками. Абразив собирается в загрузочную воронку, откуда подается в рекуператор ковшовым элеватором. Преимущество данной схемы - отсутствие подвального помещения под камерой, что существенно снижает расходы по обустройству фундамента.

Вакуумный сбор

Сбор осуществляется из приемных бункеров системой абразивных шлангов, в которых создается разряжение промышленным пылесосом. Абразив проходит рекуператор и подается в напорный аппарат. Преимущество данной схемы - простота перехода на другой абразивный материал. Заглубление фундаманта незначительное.

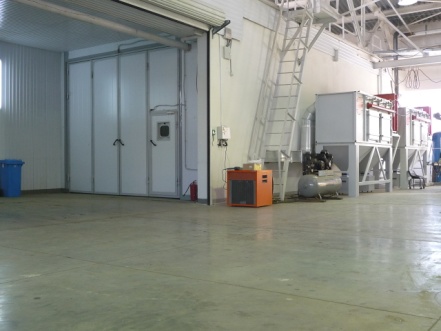

Фотографии обитаемых камер
