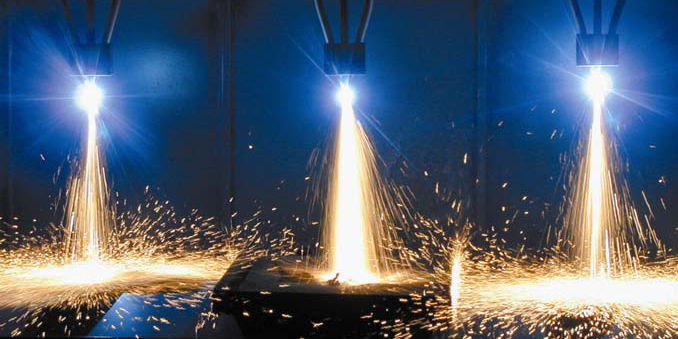

Электродуговая металлизация

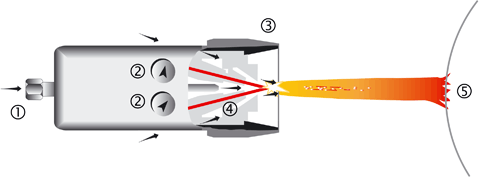

  1. - Подача проволоки
  2. - Распыляющий газ
  3. - Сопло
  4. - Электропроводящая проволока
  5. - Деталь

В электрометаллизаторе установлены направляющие, через которые непрерывно производится подача двух распыляемых проволок. Между концами этих проволок возбуждается электрическая дуга. В центральной части электрометаллизатора имеется сопло, через которое подается сжатый воздух. Струя сжатого воздуха отрывает с проволок-электродов частицы расплавленного металла и уносит их к напыляемой поверхности.

Особенности технологии электродуговой металлизации и ЭДМ-покрытий

  • Нанесение покрытий на большие поверхности и ограниченные участки
  • Антикоррозионные, износостойкие, восстанавливающие покрытия
  • Возможность многослойного напыления
  • Сверхмалое температурное воздействие на поверхность напыления
  • Высокая скорость нанесения(до 20 кв.м/час)
  • Комбинированные покрытия на основе покрытий ЭДМ и последующей пропиткой ЛКМ

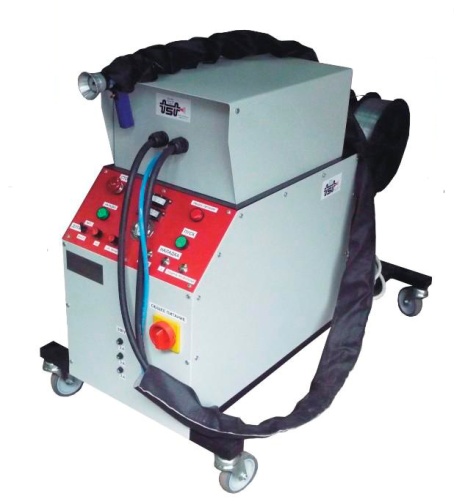

Электродуговой металлизатор С-16-В

Многоцелевая со сменными головками установка для электродуговой металлизации типа С-16-В, предназначенная для нанесения покрытий на наружные и внутренние поверхности. Имеется дополнительные ускоряющие насадки.

Широкий диапазон регулируемых параметров.

Потребляемая мощность около 5 кВт., расход сжатого воздуха около 1,5 куб.м /мин.

Нанесение коррозионностойких и износостойких покрытий для всех отраслей промышленности. Изготавливается по согласованному с заказчиком техническому заданию.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рекомендуемый диаметр проволоки, мм 1,6± 0,05

  • Расчётная производительность установки, кг/ сек 5,5 × 10 –3 ( по количеству распыляемого металла) (15,00 кг/час)
  • Напряжение холостого хода, В, не более 65
  • Диапазон регулирования тока, (для проволоки диам. 2,0 мм) А, 100 - 180
  • Электропитание трёхфазное
  • Потребляемая мощность, кВт, не более 5
  • Вид выходной характеристики (режим II) жёсткая
  • Общий вес установки, кг, около 60
  • Диапазон регулирования давления сжатого воздуха, бар, 4-7
  • Расход сжатого воздуха, (1,0-1,8 м3/мин)
  • Качество поступающего в установку воздуха должно соответствовать 1 классу (допускается проверка качества воздуха «на фильтровальную бумагу», а именно, фильтровальную бумагу подержать перед струёй сжатого воздуха в течение 1 минуты, на бумаге не должно остаться следов влаги и масла)

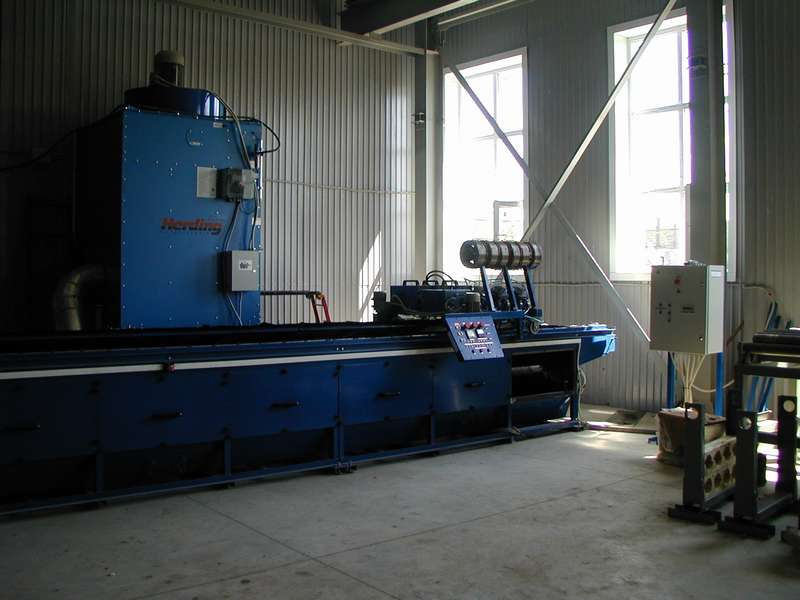

Стационарная автоматизированная установка электродуговой металлизации

В промышленных масштабах часто применяются стационарные электродуговые металлизаторы для нанесения покрытий с полной или частичной автоматизацией процесса.


Фото. Комплекс по подготовке поверхности и нанесение покрытия с помощью комплекса ЭДМ на детали насосов на Лебедянском машиностроительном заводе. Группа компаний Борец.
