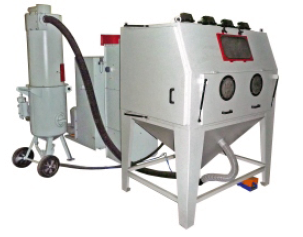

Ручные напорные камеры

Ручные напорные струйно-абразивные камеры серии "АКН" предназначены для обработки деталей относительно небольших размеров для тех случаев, когда требуется производительность обработки значительно большая, чем с использованием ручных эжекторных камер. Увеличение производительности происходит за счет разгона в сопле готовой воздушно-абразивной смеси, подающейся под давлением по струйному шлангу из напорного аппарата.

Производительность

В данном принципе работы потери энергии сжатого воздуха при подаче абразива значительно меньше, чем в эжекторных схемах. Расход воздуха в сопле, в свою очередь, значительно выше, за счет этого выше и скорость разгона частиц абразива. В результате производительность напорных систем более чем в 4 раза выше эжекторных.

Существенное различие в размерах абразива. В связи с большой производительностью самой струи использование мелкодисперсных (менее 100 мкм) абразивов не желательно, так как это влечёт увеличение производительности вытяжной вентиляции, что приведет к увеличению потерь абразива, который будет отбираться воздушным потоком вентиляции. В напорных камерах, как и в эжекторных, также используется система аэросепарации абразива, но в связи с большей производительностью для транспортировки абразива и создания вихря конструкция аэросепаратора значительно сложнее. Кроме того, для обеспечения необходимого объема напорного аппарата перепад высот транспортировки и аэросепарации значительно выше, чем у эжекторных. Для обеспечения необходимого разряжения в транспортной системе и её устойчивой работы в камерах типа АКН-200 мы применяем промышленные пылесосы.

Технические характеристики

Питающее напряжение - 380В, 50Гц
Электрическая мощность - 7,5 кВт
Потребление сжатого воздуха - от 5 куб.м/мин при 8атм.
Производительность обработки - 10-12 кв.м/час
Система регенерации фильтров - автоматическая

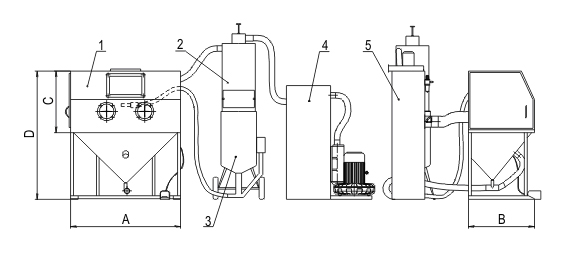

Размеры зоны обработки - AxBxCxD

AKН-303 - 1250x940x900x1800
AKН-304 - 1500x940x900x1800
AKН-305 - 1700x1100x900x1850

1 - корпус камеры, 2 - рекуператор, 3 - напорный аппарат, 4 - промышленный пылесос, 5 - промышленный фильтр Ф-1000

Базовая комплектация

металлический корпус
износостойкая футеровка изнутри
3.сопло со вставкой из карбида бора
4.шланг подачи абразива
съемный перфорированый стол
педаль управления подачей абразива
промышленный фильтр Ф-1000
напорный аппарат
промышленный пылесос

Опции

"3" - рекуператор (для работы абразивом менее 300 мкм)
"М1" - поворотный стол на выкатной телеге
"М2" - неповоротный стол в камере
"Р2" - неприводной рольганг (2 секции 2х2500мм, ширина 600мм)
"П" - пневмодверь

Абразив

В качестве рабочего материала в камерах серии АКН возможно применение следующих видов абразива:

электрокорунд (100-1000 мкм)
стеклошарики (100-600 мкм)
гранат (100-300 мкм)
ДЧК (300-1000 мкм)
ДСК (300-1000 мкм)
ДСЛУ (100-1000 мкм)

Требования к подключению сжатого воздуха

Главное требование, предъявляемое к сжатому воздуху - отсутствие в нем влаги и масла.
Мы рекомендуем использовать компрессорные станции со встроенной осушкой воздуха.
