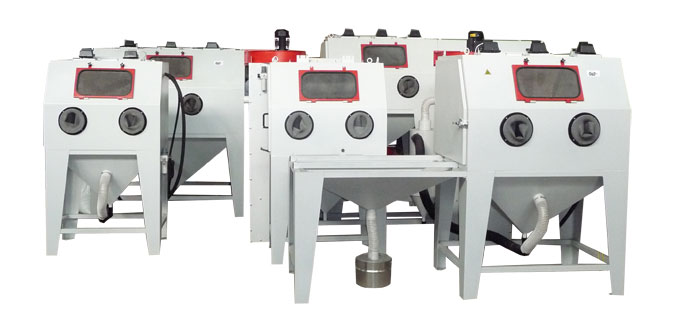

Ручные эжекторные камеры

Ручные струйно-абразивные (пескоструйные, дробеструйные) камеры предназначены для обработки различных типов деталей практически всеми видами абразива (карбидом кремния, электрокорундом, колотой стальной дробью либо другим абразивом более подходящим для решения конкретной задачи) и представляют собой комплексное решение зоны обработки детали и системы улавливания пыли. Преимуществом ручных камер, производимых нашим предприятием, является их универсальность, которая позволяет решать огромный спектр задач машиностроения и других отраслей промышленности. Для улавливания пыли камеры оборудованы фильтром для очистки запыленного воздуха со встроенным малошумным вентилятором. В качестве фильтрующих элементов используются картриджи из полиэстра. В фильтре предусмотрена автоматическая система очистки картриджей. По габаритам камеры разделены на несколько групп в зависимости от размеров обрабатываемых деталей. Средства автоматизации и механизации устанавливаются под конкретную задачу на любой тип камеры.

Ручные струйно-абразивные камеры типа «АК» предназначены для обработки изделий из различных материалов. Производительность эжекторных систем невысока и составляет от 1 до 2 кв.м/час. В серии АК-300 реализована более гибкая компоновочная схема, за счет унификации фильтрующего модуля и отделения его от рабочей зоны. В результате этого на базе типовых размеров АК-312, АК-313, АК-314, АК-315 возможна реализация любых изменений загрузки, механизации или дополнительного расширения рабочей зоны.

Технические характеристики

• Питающее напряжение - 380В, 50Гц
• Электрическая мощность - 2 кВт
• Потребление сжатого воздуха - до 2,3 куб.м/мин при 8 атм.
• Производительность обработки - до 2 кв.м/час
• Система регенерации фильтров - автоматическая

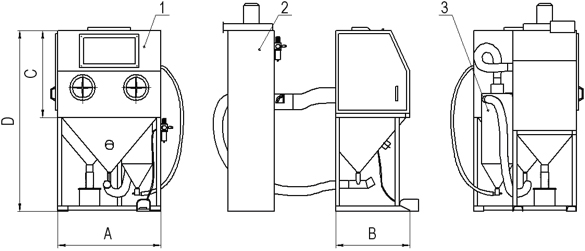

Размеры зоны обработки - AxBxCxD

• AK-312 - 1000x720x800x1750
• AK-313 - 1250x900x850x1750
• AK-314 - 1500x900x850x1800
• AK-315 - 1700x1100x900x1850

 1 - корпус камеры, 2 - промышленный фильтр Ф-1000, 3 – рекуператор

Базовая комплектация

• металлический корпус
• износостойкая футеровка изнутри
• струйно-абразивный пистолет
• сопло со вставкой из карбида бора
• система шлангов (воздушный и абразивный)
• съемный перфорированый стол
• педаль управления подачей абразива
• промышленный фильтр Ф-1000

Опции

• "3" - рекуператор (для работы абразивом менее 300 мкм)
• "М1" - поворотный стол на выкатной телеге
• "М2" - неповоротный стол в камере
• "Р2" - неприводной рольганг (2 секции 2х2500мм, ширина 600мм)
• "П" - пневмодверь

Абразив

В качестве рабочего материала в камерах серии АК возможно применение следующих видов абразива:

• электрокорунд (20-800 мкм)
• стеклошарики (20-600 мкм)
• гранат (20-300 мкм)
• ДЧК (300-500 мкм)

Требования к подключению сжатого воздуха

Главное требование, предъявляемое к сжатому воздуху - отсутствие в нем влаги и масла.
Мы рекомендуем использовать компрессорные станции со встроенной осушкой воздуха.
